Bagaimana Kontaktor DC dan Sekering Bekerja Sama?

I. Definisi Fungsional: Arsitektur Perlindungan Dua Lapis dengan Peran yang Jelas

Kontaktor DC: Sakelar Eksekutif yang Dapat Dikendalikan

Kontaktor DC adalah perangkat switching elektromekanis yang menghubungkan dan memutuskan sirkuit DC berdaya tinggi di bawah perintah sistem kontrol. Fungsi intinya di stasiun pengisian meliputi:

•Kontrol Mulai/Berhenti Pengisian Daya: Menutup untuk menetapkan jalur pengisian daya berdasarkan perintah dari BMS atau pengontrol pengisian daya, dan terbuka untuk memutuskan sambungan setelah selesai.

•Isolasi Darurat: Menjalankan pemutusan daya terkontrol setelah menerima perintah ketika sistem mendeteksi kondisi abnormal seperti suhu berlebih, tegangan berlebih, atau kesalahan isolasi.

•Manajemen Pra-pengisian: Bekerja dengan resistor pra-pengisian untuk membatasi arus masuk sebelum sirkuit utama diberi energi, melindungi kapasitor bus.

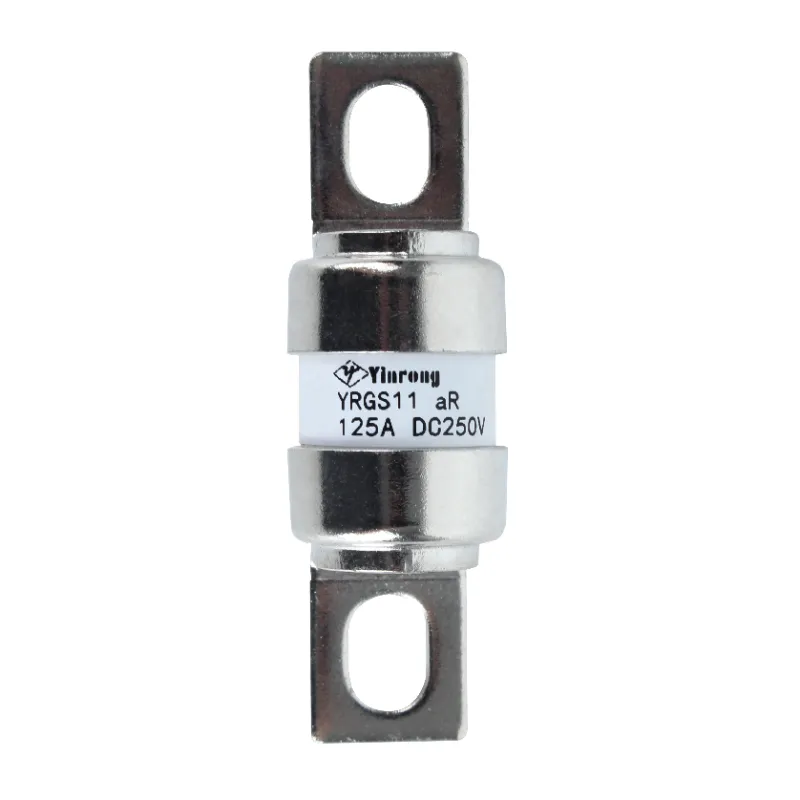

Sekering DC: Perangkat Perlindungan Ultimate Pasif

Sekering adalah elemen pelindung sekali pakai yang secara andal memutus arus gangguan sebelum menyebabkan kerusakan permanen. Perbedaan mendasar antara sekering kerja cepat tingkat semikonduktor yang digunakan di stasiun pengisian DC dan sekering industri biasa adalah:

•Respons Tingkat Mikrodetik: Jauh lebih cepat daripada puluhan milidetik yang dibutuhkan untuk penggerakan mekanis kontaktor.

•Karakteristik Pembatas Arus: Membatasi energi arus gangguan dalam batas ketahanan perangkat daya hilir (IGBT/SiC).

•Kemampuan Pendinginan Busur DC: Gangguan yang andal pada sistem 500V–1500V DC tanpa risiko penyalaan ulang.

•Ringkasan Pemosisian: Kontaktor adalah "gerbang pengaman" yang dikendalikan; sekering adalah "garis pertahanan terakhir" yang sangat diperlukan.

II. Logika Teknik Pencocokan Terkoordinasi

Desain perlindungan stasiun pengisian daya tidak hanya sekedar memasang dua perangkat dalam wadah yang sama. Hubungan koordinasinya merupakan logika teknis inti dari arsitektur perlindungan berlapis.

Topologi Rangkaian Daya Khas

Input Jaringan → Modul AC/DC → Bus DC → Sekering → Kontaktor Utama → Kontaktor + Resistor Pra-pengisian → Antarmuka Kendaraan

Hirarki Perlindungan dan Waktu Respons

Mode Kegagalan Khas dari Koordinasi yang Tidak Cocok

Kriteria Desain Inti: Nilai I²t pelepasan sekering harus benar-benar lebih kecil dari nilai I²t ketahanan hubung singkat dari kontaktor yang dilindungi.

AKU AKU AKU. Lima Parameter Teknis Utama untuk Pencocokan dan Seleksi

1. Nilai Tegangan: DC-Spesifik dengan Margin Yang Cukup

Karena arus DC tidak memiliki titik persimpangan nol alami, pemadaman busur api jauh lebih sulit dibandingkan dengan sistem AC. Oleh karena itu, logika pemilihan untuk perangkat khusus DC pada dasarnya berbeda dari perangkat AC.

Prinsip Seleksi: Tegangan pengenal sekering dan kontaktor harus ≥ tegangan bus DC maksimum sistem.

•Platform pengisian daya 800V → Direkomendasikan 1000V DC atau lebih tinggi

•Sistem penyimpanan energi 1500V → Harus memilih rating 1500V DC atau lebih tinggi

Peringatan Teknik: Larang keras penggantian produk berperingkat AC dengan perangkat khusus DC. Kegagalan untuk memadamkan busur api secara efektif selama gangguan gangguan dapat menyebabkan konsekuensi yang sangat buruk.

2. Nilai Saat Ini: Margin untuk Kontaktor, Perhitungan I²t untuk Sekring

Kontaktor DC:

• Nilai arus kontinu harus melebihi arus keluaran maksimum stasiun pengisian daya.

•Faktor pengalaman teknik: Pilihan yang direkomendasikan kira-kira 1,2×.

Sekring DC:

•Seleksi tidak boleh hanya didasarkan pada arus pengenal; I²t dan kapasitas putus harus dievaluasi secara komprehensif.

• I²t leleh sekering harus berada di bawah ketahanan I²t modul semikonduktor terlindung (IGBT/SiC).

•Faktor pengalaman teknik: Pilihan yang direkomendasikan kira-kira 1,5×.

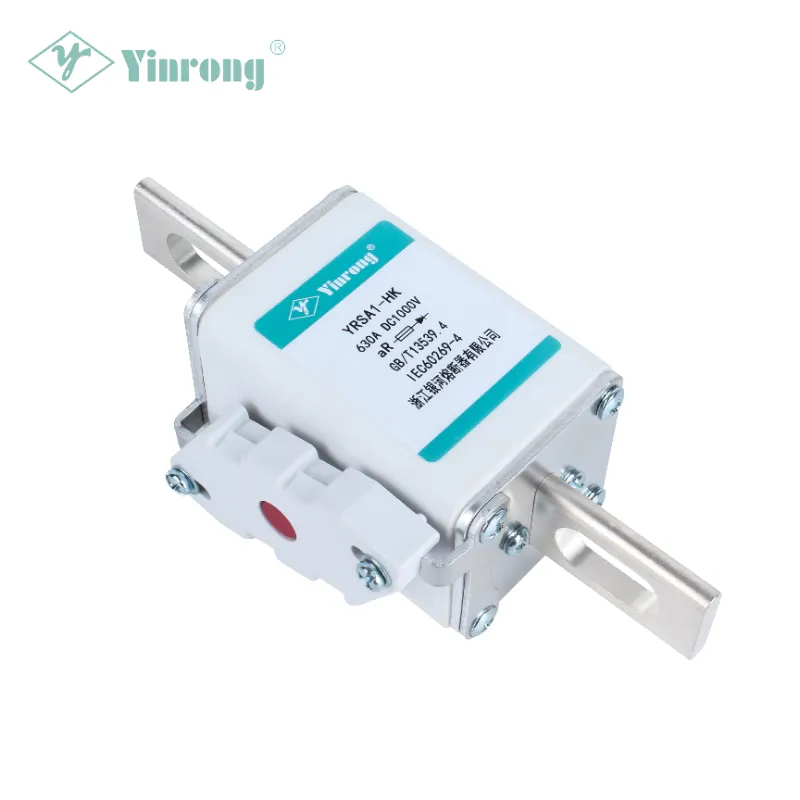

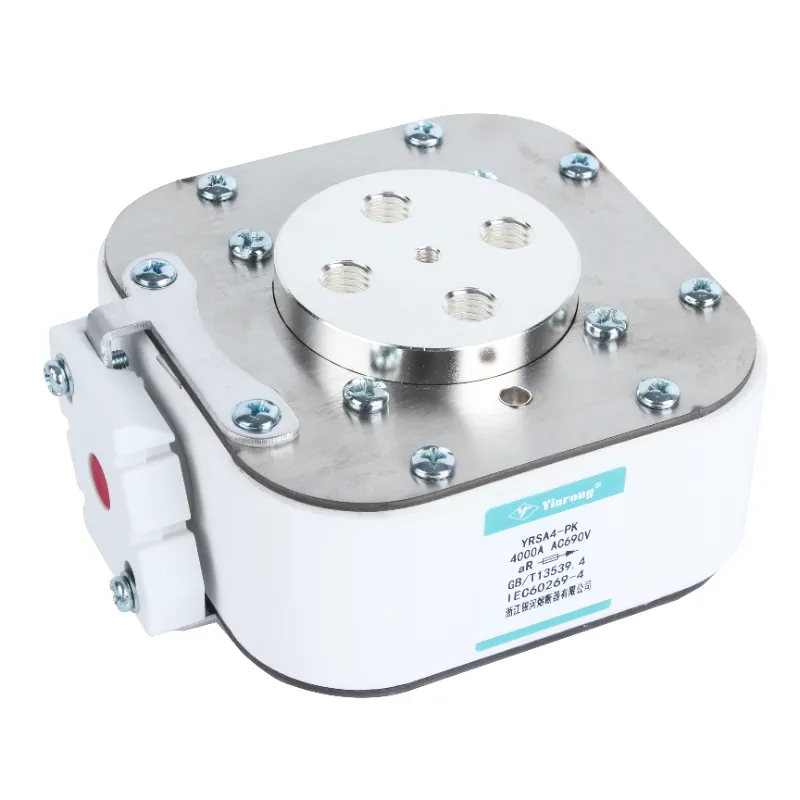

Seri YRSA dari Zhejiang Galaxy Fuse mencakup tegangan pengenal dari 690V hingga 1500V dan arus pengenal dari 10A hingga 3000A, menampilkan elemen sekering berpenampang variabel tembaga murni berlapis perak atau perak murni, ditempatkan dalam tabung keramik alumina berkekuatan tinggi, dengan pasir kuarsa kemurnian tinggi sebagai media pendinginan busur.

3. Koordinasi I²t: Parameter Inti Desain Pencocokan

I²t (ampere-kuadrat-detik) adalah indikator kuantitatif paling penting dalam pemilihan pencocokan sekering dan kontaktor.

Hubungan Kendala Seleksi:

Seri sekering kerja cepat Galaxy Fuse memiliki nilai I²t yang rendah, kemampuan pembatas arus yang kuat, dan kapasitas pemutusan yang tinggi, sehingga cocok untuk perlindungan hubung singkat pada perangkat semikonduktor dan peralatan lengkap.

4. Koordinasi Selektif Waktu-Saat ini

Dalam arsitektur proteksi multi-level, perangkat proteksi yang paling dekat dengan titik kesalahan harus beroperasi terlebih dahulu.

5. Suhu Sekitar dan Penurunan Daya

Stasiun pengisian daya ditempatkan di berbagai lingkungan, dengan persyaratan teknik mulai dari suhu rendah -40°C hingga suhu tinggi +85°C. Sekering dan kontaktor harus dikurangi kapasitasnya sesuai dengan suhu lingkungan sebenarnya.

IV. Galaxy Fuse: Pilihan Profesional untuk Perlindungan Stasiun Pengisian DC

Didirikan pada tahun 1980,Zhejiang Galaxy Fuse Co., Ltd. adalah perusahaan sekering profesional yang mengintegrasikan R&D, pengujian, manufaktur, penjualan, dan impor/ekspor. Sebagai perusahaan penting di bawah Kementerian Pembangunan Mesin dan produsen sekring terkemuka di Tiongkok, produk utama perusahaan ini meliputi sekring DC fotovoltaik, sekring kendaraan energi baru, dan sekring stasiun pengisian daya. Produk mematuhi IEC 60269, GB/T 13539.4, dan standar internasional dan domestik lainnya, dan diekspor ke lebih dari 80 negara dan wilayah termasuk Eropa, Amerika, Asia Tenggara, dan Timur Tengah.

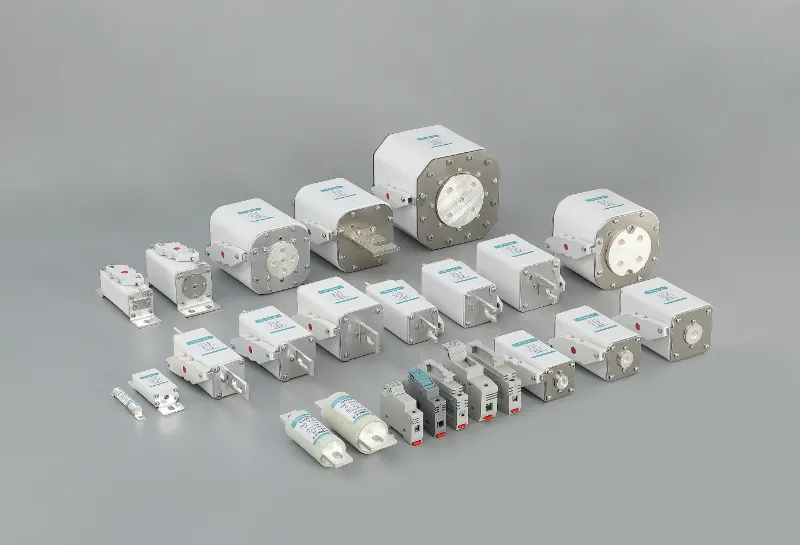

Seri Produk Perlindungan DC yang Direkomendasikan untuk Stasiun Pengisian Daya

Keunggulan Teknis Inti Galaxy Fuse

•Sertifikasi Internasional Seri Penuh: Beberapa seri telah lulus sertifikasi TÜV, UL, CE, dan CQC. Sistem manajemen mencakup IATF 16949, ISO 9001, ISO 14001, dan ISO 45001.

•Solusi Koordinasi yang Matang: Pengalaman koordinasi teknik yang luas dengan kontaktor DC arus utama dan solusi seleksi yang matang.

•Dukungan Data Teknis Lengkap: Menyediakan kurva I²t terukur dan kurva arus potong untuk memfasilitasi perhitungan koordinasi yang tepat dengan kontaktor.

•Akumulasi Teknis Mendalam: Memegang lebih dari 48 model utilitas dan paten penemuan untuk pembuatan produk sekering, dan diakui sebagai perusahaan teknologi tinggi nasional pada tahun 2017.

•Partisipasi Standar Industri: Produk mematuhi GB/T 13539.4, IEC 60269, dan beberapa standar internasional dan domestik lainnya.

V.Kesimpulan

Pencocokan kontaktor dan sekering di stasiun pengisian DC secara teknis dapat diringkas sebagai: pelapisan fungsional, koordinasi waktu, dan interlocking parameter.

• Sekering melakukan interupsi arus hubung singkat tingkat mikrodetik untuk memastikan keamanan IGBT/SiC dan semikonduktor daya lainnya.

•Kontaktor bertanggung jawab atas manajemen peralihan terkendali, melaksanakan perintah start/stop normal dan isolasi darurat.

•Keduanya berfungsi sebagai redundansi cadangan bersama, membentuk penghalang keamanan ganda.

Jika dicocokkan dengan tepat, masing-masing menjalankan tugasnya sendiri dengan pertahanan berlapis; jika tidak cocok, konsekuensinya berkisar dari kegagalan perlindungan hingga kelelahan peralatan.

Dengan dedikasi selama lebih dari 40 tahun pada penelitian dan pengembangan sekering berkualitas tinggi, Galaxy Fuse berkomitmen untuk menyediakan solusi perlindungan sirkuit yang aman dan andal untuk stasiun pengisian daya DC.

Untuk dukungan teknis mengenai pemilihan sekering untuk sistem perlindungan stasiun pengisian DC atau koordinasi dengan kontaktor, silakanhubungi tim teknis Galaxy Fuse.
