​Pemilihan Sekring: Langkah Inti dan Pertimbangan Utama

Sekering dikenal luas dalam sistem kelistrikan sebagai garis pertahanan terakhir terhadap gangguan arus lebih — pemilihannya yang tepat secara langsung menentukan kemampuan interupsi gangguan dan margin keselamatan peralatan. Pemilihan yang tidak tepat tidak hanya menyebabkan seringnya pemadaman listrik pada peralatan tetapi juga dapat menyebabkan kecelakaan serius seperti kebakaran dan ledakan. Namun, ketika dihadapkan dengan berbagai parameter kompleks seperti peringkat tegangan, kurva karakteristik arus, kapasitas pemutusan, dan penurunan suhu, banyak insinyur dan personel pengadaan sering kali merasa tidak yakin harus mulai dari mana. Sebagai pemasok profesional komponen perlindungan sirkuit,Sekering Galaksitelah terlibat secara mendalam dalam bidang perlindungan sekering dan distribusi daya selama bertahun-tahun, menawarkan rangkaian lengkap produk sekering termasuk tipe gL/gG slow-clear, tipe kerja cepat, dan tipe khusus DC, membantu pelanggan mencapai perlindungan kelebihan beban dan arus pendek yang aman, tepat, dan andal. Artikel ini, menggabungkan standar seleksi internasional dengan pengalaman praktis, secara sistematis menguraikan langkah-langkah inti dan pertimbangan utama dalam pemilihan sekering, membantu Anda membuat keputusan yang tepat dari dimensi seperti tegangan, arus, kurva karakteristik, dan kapasitas putus, serta memberikan panduan pemilihan yang jelas dan dapat ditindaklanjuti.

1. Tentukan Peringkat Tegangan:

Tegangan pengenal sekering harus sama dengan atau lebih besar dari tegangan operasi maksimum sirkuit yang dilindungi (termasuk kemungkinan tegangan lebih transien). Untuk rangkaian DC, perhatian khusus diperlukan untuk memilih sekering yang dirancang khusus untuk DC, karena memutus busur DC jauh lebih sulit daripada memutus busur AC.

2.Menentukan Peringkat Saat Ini (Paling Kritis dan Kompleks)

Arus Operasi Normal:

Secara akurat mengukur atau menghitung arus kontinu yang ditarik oleh rangkaian dalam kondisi pengoperasian normal. Arus pengenal sekering harus lebih besar dari arus operasi normal rangkaian dan harus lebih kecil dari kapasitas hantar arus aman dari konduktor atau komponen yang dilindungi.

3. Pertimbangan Utama untuk Memilih Nilai Saat Ini

(1) Kurva Karakteristik Sekering

Konsultasikan kurva karakteristik waktu-saat ini dari pabrikan.

Pastikan bahwa pada arus pengoperasian normal, sekring tidak putus (yaitu, waktu pengoperasian sekring lebih lama dari titik arus pengoperasian normal).

Di bawah arus kelebihan beban atau arus hubung singkat yang memerlukan perlindungan, sekring harus dilepas dengan aman dalam waktu yang cukup singkat (yaitu, kurva terletak di sebelah kiri titik beban lebih/hubung pendek).

(2) Perlindungan Kelebihan Beban

Untuk peralatan dengan arus masuk saat penyalaan, seperti motor dan trafo, sekring harus tahan terhadap arus penyalaan (lonjakan) tanpa mengosongkan waktu penyalaan yang diizinkan (pilih sekring dengan nilai I²t yang memadai).

Pada saat yang sama, ketika terjadi kelebihan beban (misalnya, 1,5 hingga 6 kali arus pengenal), sekring harus terlepas dalam waktu kelebihan beban yang diperbolehkan pada peralatan. Pilih sekering slow-clear atau time-delay (misalnya, gL/gG, Tipe T).

(3) Proteksi Hubungan Pendek

Sekering harus memutus arus hubung singkat yang sangat besar dalam waktu yang sangat singkat (biasanya milidetik) untuk mencegah kerusakan peralatan dan kebakaran. Diperlukan kapasitas pemutusan yang cukup (lihat bagian selanjutnya).

(4) Penurunan Suhu

Peringkat sekering saat ini menurun pada suhu lingkungan yang tinggi. Lihat lembar data dan lakukan perhitungan penurunan daya berdasarkan suhu lingkungan instalasi aktual maksimum. Misalnya, pada suhu sekitar 55°C, mungkin perlu memilih sekering dengan arus pengenal 50% atau lebih tinggi dari arus pengoperasian normal. Hindari memasang sekering di ruang tertutup bersuhu tinggi atau di dekat komponen yang menghasilkan panas.

(5) Arus Lonjakan dan Penuaan

Denyut start yang sering atau beban berlebih yang terus-menerus dapat mempercepat penuaan sekering, sehingga menyebabkannya hilang bahkan pada arus pengoperasian normal. Evaluasi fluktuasi saat ini dalam operasi aktual.

4. Menentukan Kapasitas Pemutusan (Interrupting Rating)

Kapasitas putus pengenal sekering harus lebih besar atau sama dengan arus gangguan maksimum yang diharapkan yang mungkin terjadi pada sirkuit yang dilindungi (biasanya arus hubung singkat pada titik pemasangan). Untuk rangkaian akhir atau rangkaian rumah tangga, kapasitas pemutusan mungkin diperlukan beberapa ribu ampere (misalnya 6 kA). Untuk papan distribusi utama industri yang berlokasi dekat dengan trafo besar, kapasitas pemutusan mungkin memerlukan puluhan atau bahkan ratusan kiloampere (misalnya, 50 kA, 100 kA, atau lebih tinggi). Memilih sekring dengan kapasitas pemutusan yang tidak mencukupi dapat menyebabkan sekring putus atau gagal memadamkan busur secara andal ketika memutus arus gangguan yang besar, yang menyebabkan kecelakaan serius.

Peringatan Keselamatan Kritis

Tidak Ada Pergantian:

Jangan sekali-kali menggunakan sekring dengan arus yang lebih tinggi dari yang ditentukan, atau mengganti sekring dengan kabel (tembaga atau besi). Ini adalah bahaya kebakaran yang serius.

Perhatian dengan DC:

Dalam sistem DC, selalu gunakan sekring yang ditandai dengan jelas dengan rating DC dan memiliki rating voltase yang memadai. Sekering AC mungkin tidak memutus arus gangguan DC dengan aman.

Bahaya Kapasitas Pemutusan yang Tidak Memadai:

Sekering dengan kapasitas pemutusan yang tidak memadai dapat meledak ketika memutus arus hubung singkat yang besar, menghasilkan busur api dan puing-puing beterbangan – sangat berbahaya.

Aturan Penggantian:

Setelah sekring putus, selalu kenali dan hilangkan penyebab gangguannya, kemudian ganti dengan sekring yang tipe dan ratingnya sama.

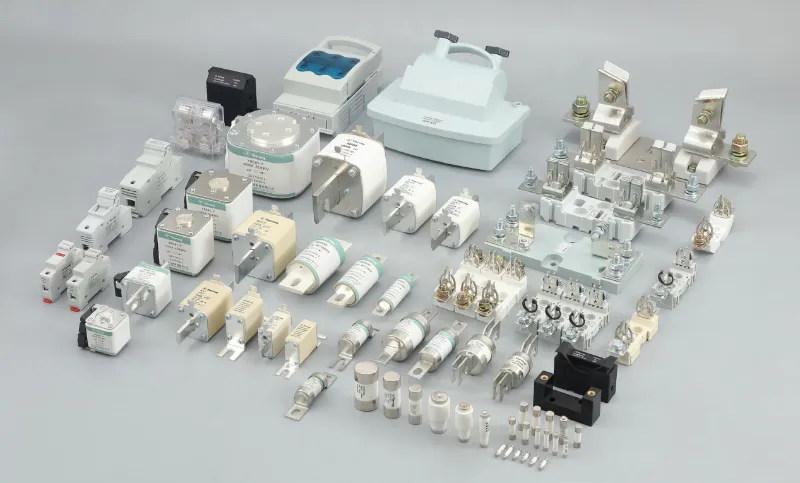

Pemilihan sekring tidak sesederhana "pilih saja rating yang lebih besar" — hal ini memerlukan pertimbangan komprehensif dari beberapa variabel seperti tegangan, arus, suhu sekitar, arus masuk, dan energi hubung singkat. Pemilihan yang salah dapat menyebabkan alat proteksi menjadi tidak efektif, atau bahkan menjadi sumber kecelakaan. Galaxy Fuse menawarkan rangkaian lengkapproduk sekeringdari 1A hingga 2000A, mencakup AC 250V/500V/690V dan DC 150V/500V/1000V, termasuk sekering serba guna gG/gL, sekering pelindung motor aM, sekering pelindung semikonduktor kerja cepat, dan sekering khusus DC penyimpanan PV/energi. Kami juga menyediakan kurva waktu-saat ini yang lengkap dan dukungan data pemilihan I²t. Tim teknis kami dapat membantu Anda dengan layanan seleksi mendalam seperti penghitungan penurunan peringkat, verifikasi kapasitas putus, dan penilaian umur penuaan.
