Sekering Bertindak Cepat vs. Sekering Biasa: Apa Perbedaan Sebenarnya?

Dalam desain sistem elektronika daya, pemilihan sekering secara langsung menentukan margin keselamatan peralatan dan efektivitas perlindungan kesalahan. Ketika dihadapkan dengan sekering yang bekerja cepat versus sekering biasa, banyak insinyur membuat pilihan kasar hanya berdasarkan arus dan tegangan terukur, mengabaikan perbedaan mendasar dalam ilmu material, mekanisme respons, dan skenario aplikasi. Pengawasan ini dapat menimbulkan risiko serius pada sistem energi dan penyimpanan energi baru.

Artikel ini memberikan analisis sistematis tentang perbedaan inti antara sekering kerja cepat dan sekering biasa—mulai dari desain struktural dan mekanisme sekering hingga batasan aplikasi—untuk membantu para insinyur membuat keputusan pemilihan yang akurat.

Struktur dan Bahan: Dari "Kawat Logam" hingga "Elemen Melebur Presisi"

Elemen yang dapat melebur pada sekering biasa biasanya terbuat dari kawat logam berbentuk geometris, memiliki struktur sederhana dan biaya produksi rendah. Logika fusinya bergantung pada panas Joule yang dihasilkan oleh arus beban berlebih itu sendiri; ketika akumulasi panas mencapai titik leleh, elemen tersebut meleleh dan membuka sirkuit. Desain ini membuatnya cocok untuk skenario di mana respons cepat tidak terlalu penting, seperti perlindungan kelebihan beban pada kabel dan kawat.

Namun, sekering kerja cepat dioptimalkan secara khusus baik pada material maupun strukturnya. Elemen meleburnya terbuat dari perak murni, tembaga berlapis perak, atau tembaga murni, berbentuk strip tipis persegi panjang dengan leher lubang melingkar yang menyempit, dan titik solder titik leleh rendah yang telah ditempatkan sebelumnya di lokasi tertentu. Kecerdasan desain ini terletak pada kenyataan bahwa ketika terjadi kelebihan beban atau arus hubung singkat berganda rendah, titik solder meleleh terlebih dahulu, dan melalui efek metalurgi, mempercepat pemutusan cepat elemen pada leher yang menyempit, mencapai gangguan sirkuit dalam mikrodetik hingga milidetik.

Intinya, sekering biasa mengandalkan "akumulasi panas alami", sedangkan sekering kerja cepat mencapai "pemutusan dipercepat aktif" melalui rekayasa struktural dan material—inilah perbedaan paling mendasar di antara keduanya.

Kecepatan Respons: Kesenjangan Milidetik vs. Mikrodetik

Kecepatan respons adalah pembeda paling intuitif antara kedua jenis sekering tersebut.

Untuk sekering biasa, waktu peleburan berbanding terbalik dengan kelipatan arus beban lebih: semakin tinggi arus melebihi nilai pengenal, semakin pendek waktu peleburan; sebaliknya, pada kelipatan kelebihan beban yang lebih rendah, waktu peleburan dapat diperpanjang hingga beberapa detik atau bahkan lebih lama. Karakteristik "penundaan waktu" ini dapat diterima dalam perlindungan kabel karena kabel memiliki kapasitas termal tertentu dan kemampuan beban berlebih jangka pendek.

Sekering yang bekerja cepat berperilaku sangat berbeda. Berkat mekanisme "percepatan" titik solder dengan titik leleh rendah dan efek konsentrasi kepadatan arus dari struktur leher yang menyempit, sekering yang bekerja cepat dapat membersihkan sirkuit dalam milidetik atau bahkan mikrodetik. Kecepatan ekstrim ini tidak dicapai demi kepentingannya sendiri tetapi untuk menghilangkan arus gangguan dalam batas waktu yang dapat ditahan oleh perangkat semikonduktor (seperti IGBT, SiC MOSFET, dan dioda penyearah)—toleransi termal semikonduktor biasanya hanya dalam urutan milidetik, dan sekering biasa tidak dapat memenuhi persyaratan perlindungan ini.

Skenario Aplikasi: Target Perlindungan Tentukan Logika Seleksi

Batasan penerapan sekering kerja cepat dan sekering biasa secara alami ditentukan oleh karakteristik responsnya masing-masing.

Sekering biasa terutama digunakan untuk perlindungan kelebihan beban dan korsleting pada kabel dan kawat. Kabel memiliki inersia termal tertentu; kelebihan beban jangka pendek tidak langsung menyebabkan kerusakan isolasi, sehingga penundaan tertentu dalam pengoperasian sekering diperbolehkan. Hal ini menjelaskan mengapa sekering biasa masih banyak digunakan dalam distribusi bangunan dan saluran listrik industri.

Sebaliknya, sekering kerja cepat dirancang untuk melindungi perangkat daya semikonduktor dan rakitan penyearah. Pada inverter fotovoltaik, stasiun pengisian DC, dan konverter penyimpanan energi (PCS), modul IGBT dan SiC sangat rentan terhadap arus berlebih—jika terjadi korsleting, arus harus dihilangkan dalam ratusan mikrodetik, atau perangkat akan rusak secara permanen. Sekering yang bekerja cepat adalah solusi yang tepat untuk kebutuhan ini.

Khususnya dalam sistem penyimpanan energi (ESS), penerapan sekering berkecepatan tinggi sangatlah penting. Arus hubung singkat dalam kelompok baterai memiliki tegangan DC yang tinggi, besaran arus yang tinggi, dan tidak ada titik persilangan alami, sehingga memberikan tuntutan yang ketat pada kapasitas interupsi dan kinerja pemadaman busur api. Sekering DC berkecepatan tinggi untuk penyimpanan energi tidak hanya harus memberikan respons yang cepat namun juga dapat memadamkan busur api secara andal tanpa menimbulkan dampak ulang pada kondisi DC bertegangan tinggi, sekaligus menawarkan kapasitas pemutusan yang cukup untuk menangani arus hubung singkat yang sangat tinggi yang dapat dihasilkan oleh cluster baterai.

Klasifikasi IEC: Kesenjangan Teknis Antara aR dan gG

Dari perspektif standar sekering Komisi Elektroteknik Internasional (IEC), perbedaan antara sekering kerja cepat dan sekering biasa selanjutnya diukur dan distandarisasi.

Sekering biasa biasanya jatuh ke dalamgG(perlindungan kabel jangkauan penuh), menawarkan perlindungan kelebihan beban dan arus pendek yang lengkap tetapi dengan waktu pengoperasian yang relatif lebih lama, cocok untuk distribusi umum dan perlindungan kabel.

Sekering kerja cepat termasuk dalamaR(perlindungan semikonduktor jarak parsial). Sekering aR dirancang khusus untuk perlindungan perangkat semikonduktor, dengan nilai I²t yang sangat rendah (energi yang dilepaskan) dan kemampuan pembatas arus yang kuat. Mereka dapat memutus arus gangguan pada tahap awal gangguan, sehingga membatasi energi gangguan dalam kemampuan menahan perangkat semikonduktor. Sekering aR tidak menangani perlindungan beban berlebih berganda rendah—fungsi ini ditugaskan ke sistem kontrol atau kontaktor, sehingga membentuk hierarki fungsional yang jelas.

Sekering Galaksi: Solusi Sekering Berkecepatan Tinggi untuk Energi Baru dan Penyimpanan Energi

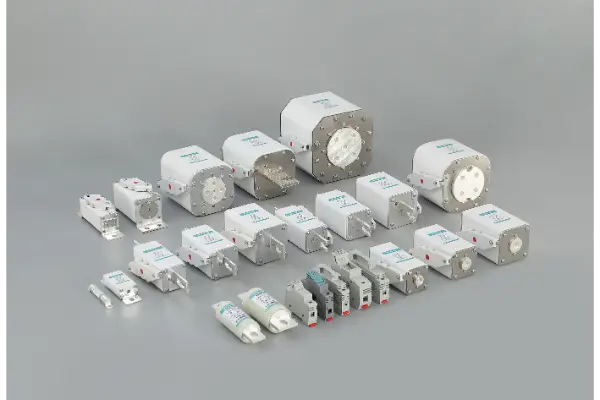

Sekering Galaksimemiliki lebih dari 40 tahun pengalaman dalam penelitian dan pengembangan sekering dan manufaktur, membangun keahlian teknis yang mendalam di segmen sekering kerja cepat. Untuk aplikasi energi baru seperti inverter fotovoltaik, stasiun pengisian DC, dan konverter penyimpanan energi, Galaxy Fuse menawarkan rangkaian lengkap sekering berkecepatan tinggi berkinerja tinggi.

Sistem Penyimpanan Energi Sekering Berkecepatan Tinggi Khususadalah area fokus utama untuk Galaxy Fuse. Sistem penyimpanan energi membutuhkan lebih banyak sekring dibandingkan aplikasi industri umum: tegangan DC hingga 1500V, arus hubung singkat yang mencapai ratusan kiloamper, dan kebutuhan akan kepunahan busur mutlak dan keandalan interupsi di lingkungan baterai tertutup. Produk seri penyimpanan energi Galaxy Fuse menggunakan elemen fusibel perak murni dan media pemadam busur pasir kuarsa dengan kemurnian tinggi, dikombinasikan dengan desain struktur leher yang dioptimalkan, untuk memastikan respons tingkat mikrodetik dan interupsi yang andal dalam kondisi gangguan ekstrem.

Keuntungan Teknis Inti:

●Elemen Perak Murni/Tembaga Berlapis Perak:Titik leleh rendah dan konduktivitas tinggi memastikan respons cepat

●Struktur Leher yang Dioptimalkan:Kontrol titik sekering yang tepat untuk interupsi busur yang konsisten

● Pendinginan Busur Pasir Kuarsa Kemurnian Tinggi:Menyerap energi busur dengan cepat dan menekan serangan ulang

●Sertifikasi Penuh:Produk mematuhi IEC60269, GB13539, dan standar internasional lainnya, dengan beberapa seri yang memiliki sertifikasi UL, TUV, dan CE

●Dukungan Data Teknis Lengkap:Menyediakan kurva I²t terukur dan kurva arus potong, memfasilitasi penghitungan koordinasi perlindungan sistem yang akurat bagi para insinyur

Kesimpulan

Perbedaan antara sekering kerja cepat dan sekering biasa jauh melampaui tingkat permukaan "cepat versus lambat". Mulai dari pemilihan material dan optimalisasi struktur hingga mekanisme respons dan klasifikasi IEC, keduanya mewakili filosofi perlindungan yang sangat berbeda.

Sekering biasa melindungi "kapasitas termal" kabel; sekering yang bekerja cepat melindungi "jendela rapuh" semikonduktor. Di sektor energi dan penyimpanan energi baru yang berkembang pesat saat ini, memahami dan memanfaatkan dengan tepat nilai unik dari sekering kerja cepat merupakan keterampilan penting bagi setiap insinyur elektronika daya.

Sekering Galaksi – komitmen lebih dari 46 tahun terhadap manufaktur sekring berkualitas tinggi, didedikasikan untuk menyediakan solusi perlindungan sirkuit yang aman dan andal untuk sistem penyimpanan energi dan energi baru secara global.

Untuk dukungan teknis mengenai pemilihan sekering kecepatan tinggi untuk penyimpanan energi atau peralatan energi baru, silakanhubungi Sekering Galaksitim teknis.
