Analisis seleksi sekering untuk perlindungan array fotovoltaik dalam sistem pembangkit listrik fotovoltaik surya

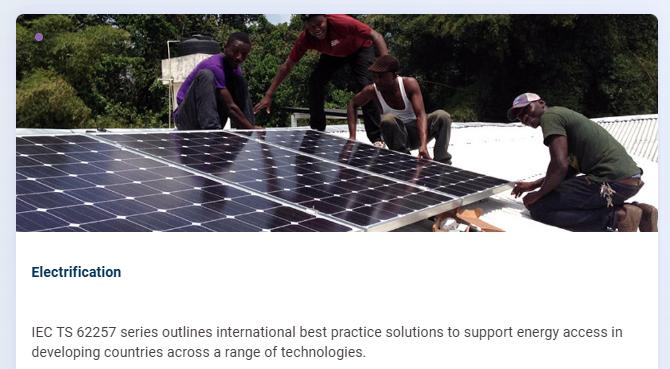

Sistem pembangkit listrik fotovoltaik (disingkat sebagai PV) terdiri dari komponen dan subsistem yang dapat secara langsung mengubah energi cahaya insiden menjadi energi listrik, yang array fotovoltaik adalah unit inti. Array fotovoltaik secara langsung mengubah insiden radiasi matahari menjadi daya DC dengan menghubungkan panel surya ke kotak koneksi array fotovoltaik, dan kemudian menyatu ke inverter atau secara langsung menerapkannya melalui kotak koneksi. Sebagai bagian dari sistem yang menyumbang hingga 70% dari biaya, perlindungan array fotovoltaik dan optimalisasi efisiensi pembangkit listrik telah menjadi bidang utama pengembangan teknologi.

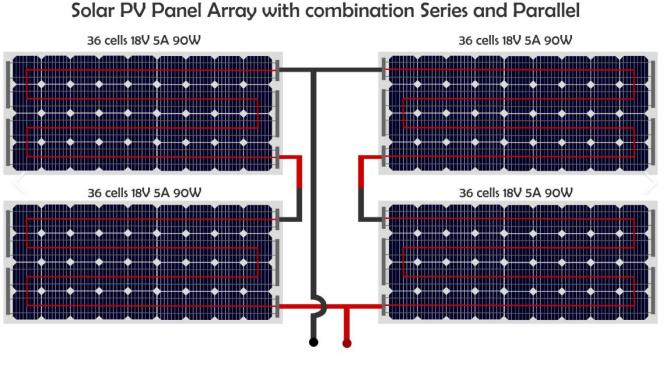

Untuk meningkatkan efisiensi sistem fotovoltaik, beberapa panel fotovoltaik terhubung secara seri untuk membentuk string fotovoltaik, dan beberapa kelompok string fotovoltaik terhubung secara paralel untuk membentuk susunan fotovoltaik. Arus array fotovoltaik konvergen melalui kotak koneksi dan memasuki tautan aplikasi hilir. Untuk mencegah panel fotovoltaik menjadi beban energi dan mempengaruhi efisiensi pembangkit listrik secara keseluruhan ketika terjadi kesalahan, dan untuk mencegah bahaya arus berlebih yang disebabkan oleh kelainan yang salah atau kelainan lokal, setiap string fotovoltaik perlu dipasang dengan sekering di kedua ujungnya. Ketika kesalahan sirkuit pendek terjadi pada string fotovoltaik, sekering seri akan dengan cepat meniup dan mengisolasi bagian yang salah untuk memastikan operasi normal array secara keseluruhan.

Selain itu, sekering array juga dapat memberikan perlindungan terhadap arus yang dikembalikan dari komponen hilir, terutama ketika arus hubung singkat lebih tinggi dari arus string PV tunggal. Kapasitas pemecahan peringkat sekering harus dapat mencakup kondisi ekstrem seperti itu untuk melindungi operasi sistem yang aman.

Standar Internasional dan Spesifikasi Domestik

Dalam hal perlindungan sisi PV DC, standar internasional dan domestik yang relevan memberikan panduan penting. Misalnya, Pasal 690.99 Standar Nasional ASRice/NFPA 70"National Electrical Code" (NEC) dengan jelas menyatakan bahwa konduktor dan peralatan di sirkuit subsistem PV, sirkuit output PV, sirkuit output inverter, dan sirkuit baterai penyimpanan energi harus memenuhi persyaratan klausul perlindungan konduktor dan peralatan. Selain itu, Cina mengadopsi standar IEC yang setaraGB/T 16895.32-2021, yang menetapkan bahwa dalam kondisi uji standar, ketika kapasitas daya dukung kontinu dari kabel sama atau lebih besar dari 1,25 kali arus hubung singkat, perlindungan kelebihan beban dapat diabaikan, tetapi juga disarankan untuk memilih sekering dalam kombinasi dengan instruksi produk spesifik pabrikan.

IEC telah mengembangkanIEC 60269-6 StandarKhusus untuk sekering perlindungan sistem fotovoltaik, yang dengan jelas menetapkan persyaratan kinerja sekering fotovoltaik, seperti mampu menahan arus hubung singkat terus menerus dan dengan cepat meledak. Pada saat yang sama, spesifikasi teknis ULSubject 2529Memberikan panduan penting untuk sekering tegangan rendah dalam sistem fotovoltaik. Keduanya sedikit berbeda dalam perhitungan arus peniup dan penggunaan koefisien koreksi suhu.

Pertimbangan pemilihan sekering

Saat memilih sekering dalam sistem fotovoltaik, indikator berikut harus difokuskan pada:

Tegangan pengenal: Tegangan pengenal sekering harus memenuhi tegangan sirkuit terbuka maksimum (VOC) yang dapat dicapai oleh sistem. Terutama di daerah dingin, nilai koreksi tegangan sirkuit terbuka dari panel fotovoltaik pada suhu sekitar terendah harus dipertimbangkan.

Arus Nilai: Untuk sekering yang terhubung secara seri dengan panel fotovoltaik, arus pengenal di ≥1,56 ISC (ISC adalah arus hubung singkat) biasanya diperlukan. Standar IEC direvisi menjadi ≥1.42 ISC, dan standar UL UL adalah ≥1.35 ISC. Perlu dipilih dalam kombinasi dengan lingkungan aplikasi yang sebenarnya.

Kapasitas pemecahan: Kapasitas pemecahan sekering harus cukup untuk mengatasi puncak arus hubung singkat dan melindungi peralatan dari kerusakan.

Kemampuan beradaptasi lingkungan: Dalam hal suhu tinggi atau pemasangan padat, nilai pengenal harus dikurangi secara tepat sesuai dengan rekomendasi produsen sekering untuk memastikan operasi stabil jangka panjang.

Kesimpulan

Pemasangan sekering DC dalam array fotovoltaik tidak hanya cara yang diperlukan untuk melindungi peralatan dan meningkatkan efisiensi pembangkit listrik, tetapi juga langkah penting untuk memastikan pengoperasian seluruh sistem yang aman. Pilihan sekering yang wajar membutuhkan pertimbangan komprehensif dari faktor-faktor seperti lingkungan kerja panel fotovoltaik, arus hubung singkat, tegangan sirkuit terbuka, dll. Untuk memastikan keandalan jangka panjang dan ekonomi sistem.

Misalnya, Zhejiang Galaxy Fuse Co., Ltd's1000VDC 30A 10x38mm tautan sekering py suryaDan1500VDC 30A 10x85mm tautan sekering pv suryaDan1500VDC 630A 3L TYPE BOLT Tautan sekering pvSekering fotovoltaik telah banyak digunakan dalam posisi perlindungan utama kabinet koneksi fotovoltaik. Dengan kinerja yang sangat baik dan sertifikasi standar tinggi, sekering ini memberikan solusi yang stabil dan andal untuk proyek pembangkit listrik fotovoltaik, membantu sistem untuk beroperasi secara efisien.
